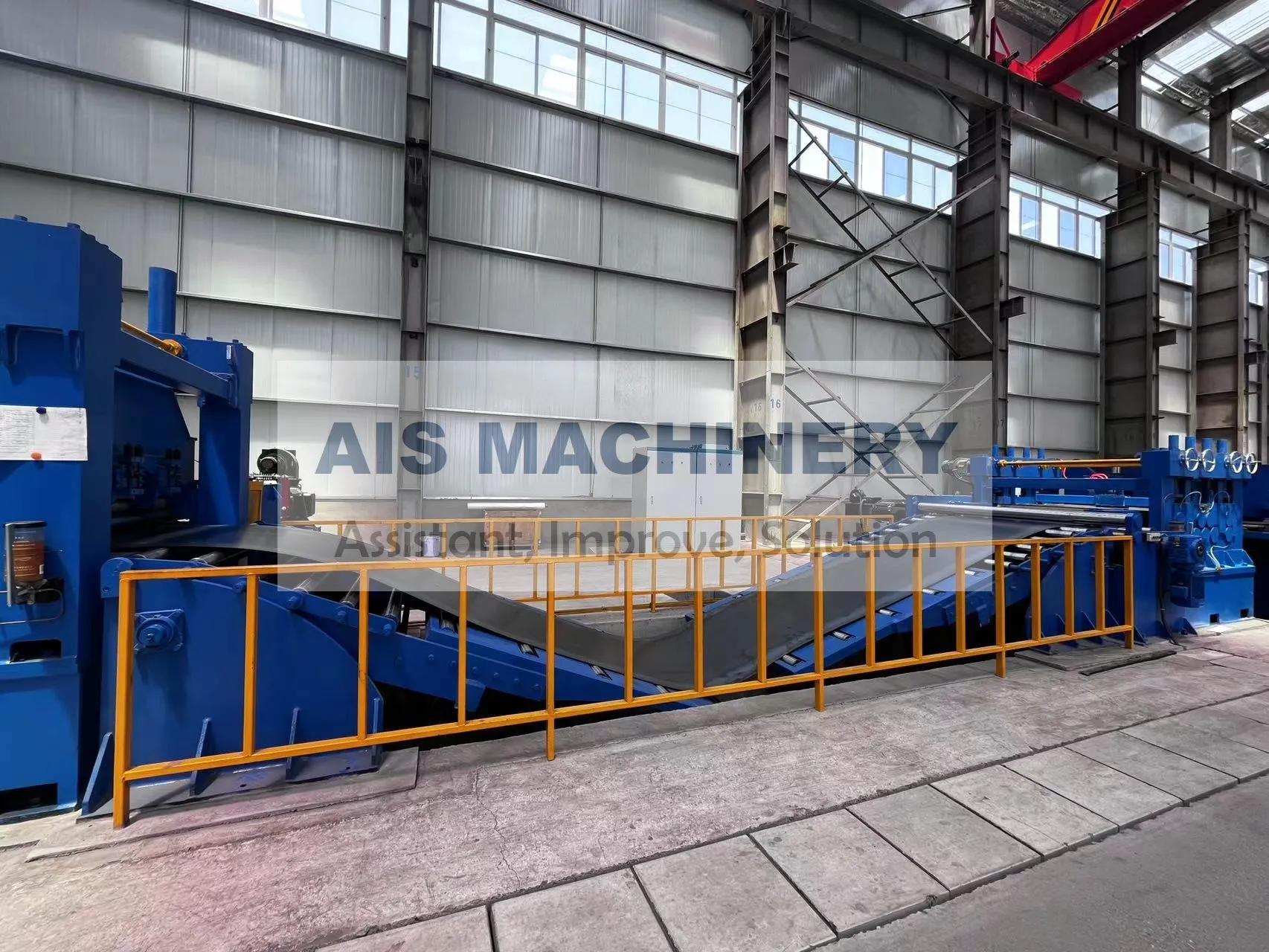

Cut to Length line Flying Shear Stacker

The Cut to Length line is an automated production equipment for fixed-length shearing of metal coils, which can process coils of different widths and thicknesses into plates with precise dimensions and smooth surfaces.

The entire production line consists of multiple functional modules, including: loading Coil Car, single-arm Uncoiler device, feeding bridge, hydraulic buffer transition bridge, automatic Shearing cut to length system, high-precision leveling machine, servo-controlled cutoff device, transverse shearing unit, conveyor belt system, flap unloading rack, automatic stacking device, unloading Coil Car and supporting servo drive system and hydraulic control unit, etc. All parts work together to achieve efficient and stable whole-roll processing flow.

Produktdetails

Kontaktieren Sie mich jetzt

Produktdetails

Video

Production Description

Ablänglinie mit fliegender Schere und automatischem Stapler. Die Maschine schneidet die Stahlspule in kurze Stücke und stapelt sie automatisch, mit hoher Geschwindigkeit und Präzision. Einzelheiten erfahren Sie bei Kontaktaufnahme.

The leveling equipment developed by our company is suitable for various metal coils with thicknesses ranging from 0.18mm to 25mm and widths ranging from 200mm to 3000mm. It has high-precision cross-cutting functions, and the sizing error is controlled within ±0.1mm, which is suitable for the flattening processing needs of various plates. The slitting series equipment covers a thickness range of 0.25mm to 20mm, and also supports strip processing with a width of 200mm to 3000mm. It provides high-speed, medium-speed and standard configurations according to different production needs. Among them, the high-speed precision leveling machine can process up to 35 2-meter-long plates per minute; and the high-speed disc slitting unit can reach a working speed of up to 120 meters/minute, meeting the efficient and high-quality slitting tasks.

Diese Ablänglinie mit fliegender Schere und automatischer Stapler-Produktionslinie ist mit Funktionen zum Ablängen ausgestattet. Ausgestattet mit pneumatischem, hydraulischem, Frequenzumrichter-Antriebssystem, AC-Servosystem, SPS-gesteuert. Sie bietet stabile und zuverlässige Leistung und arbeitet sicher und bequem.

Layout Drawing for Reference

Laden – Abwickeln – Pressen und Führen – Klemmvorrichtung – Führen – Nivellieren – Codieren und Messen – Auf Länge schneiden – Fallenlassen – Sammeln – manuelles Pressen.

steel coil flatener machine

1. GERÄTELISTE UND LIEFERUMFANG

V-shaped Coil Storage	2 Sätze
Spulenwagen	1 Satz
Hydraulic Uncoiler	1 Satz
Hydraulic Support	1 Satz
Flattener machine	1 Satz
Tension bridge	1 Satz
Führungsvorrichtung	1 Satz
Richtmaschine	1 Satz
Code- und Messvorrichtung	1 Satz
Shearing machine	1 Satz
Pendelklemmvorrichtung	1 Satz

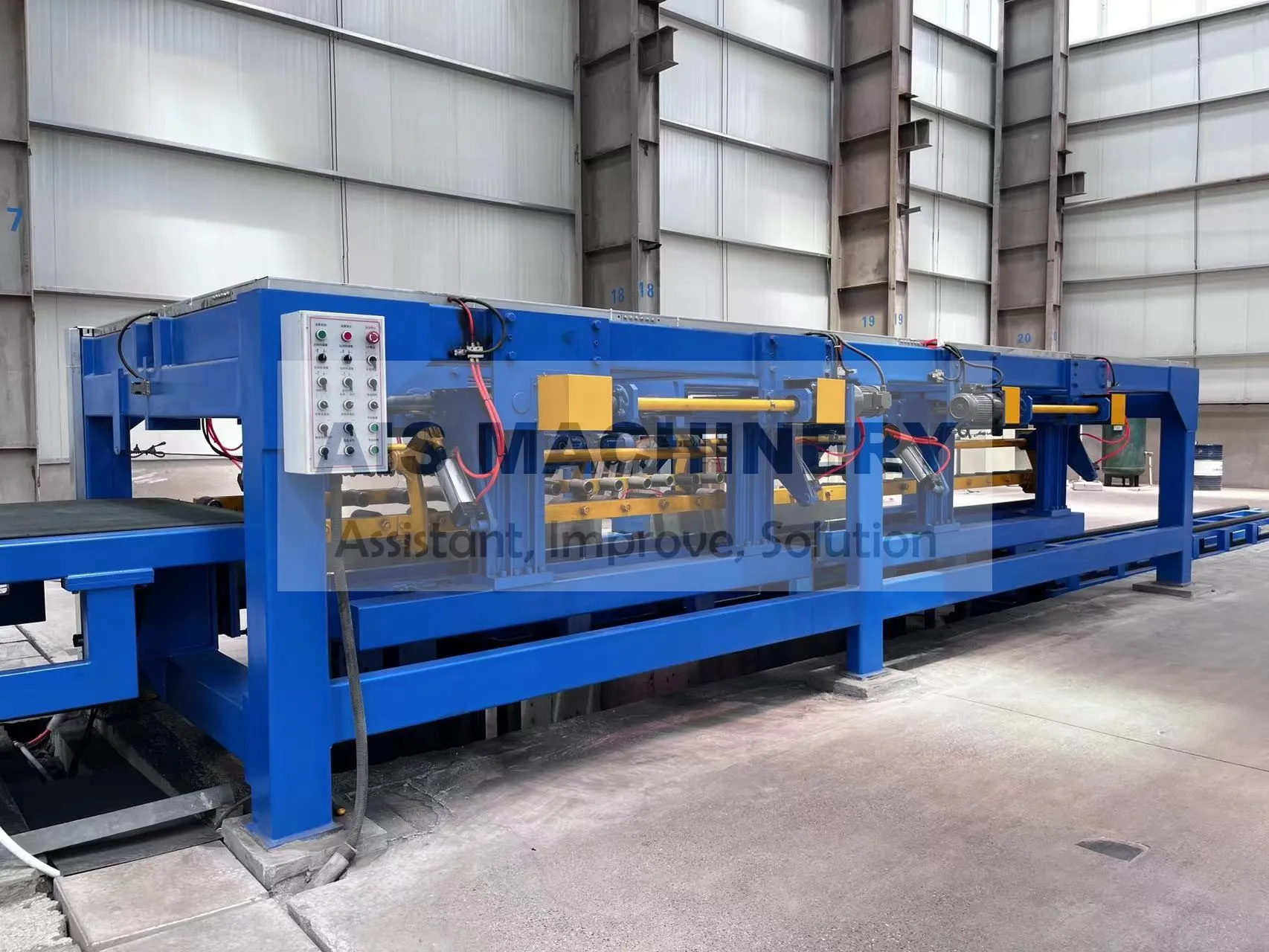

Unloading worktable(Stacker)	1 Satz
Hydrauliksystem und Pneumatiksystem	1 Satz
Elektrisches Steuerungssystem	1 Satz

2. GRUNDLEGENDE KONSTRUKTIONSDATEN

Der Entwurf der vorgeschlagenen Linie basiert auf folgenden Spezifikationen:

Rohstoffspezifikation

Rohstoff:	Schwarzer Stahl, blauer Stahl, verzinkter Stahl, Kaltwalzstahl, vorlackierter Stahl, Beizcoil
Dicke des Stahlbandes:	0.2～2.0mm
Breite des Stahlbandes:	500～1250mm
Innendurchmesser der Bandspule:	Φ508
Außendurchmesser der Bandspule:	Φ1000-Φ1800mm
Max. Bandspulenmenge:	15 tons
Schnittlänge:	500～6000 mm
Cut Length Accuracy:	L=2m≤±0.5mm（2.0mm）
Geschwindigkeit:	max 80m/min
Eingangsleistung:	415 V, dreiphasig, 4 Leitungen, 50 Hz
Fütterungsrichtung:	Linke Seite oder rechte Seite
Schnittlinien-Technik:	Automatische Fixlänge und Vorschublänge, fixe Schere.
Flattener Percision	≤±1.5mm/m2
Stack quantity	2000mm 32-35 pieces/min
Stack length	500-6000mm
Stack height	400mm
ELectrical require	total approx 110kw

ERSATZTEILE ZUR AUSWAHL

Unsere Ersatzteile gelten:

1. Slitter Knives

2. Slitter Spacers

3. PTFE spacers

4. Decoiler Separators

UNSER SERVICE

Warum uns wählen?

Führende Technologie, zuverlässige Qualität, exzellenter Service!

Optimiertes Design, hochwertige Materialauswahl!

Garantie des Wärmebehandlungsprozesses!

Spiralkegelrad, Trommelzahnradkupplung und Aufkohlung.

Abschrecken der Zahnräder.

Angetriebenes System stabil, effizient und tragbar mit geringerer Geräuschentwicklung.

Hohe Präzision, Verschleißfestigkeit und lange Lebensdauer der Rollen.

Alle Drehmaschinen und Schlüsselnuten werden CNC-gefräst und positioniert.
