Solar Panel Frame Roll Forming Machine (Carbon Steel Type)

Produktbeschreibung



Solar Panel Frame Roll Forming Machine (Carbon Steel Type)

---

1. Introduction

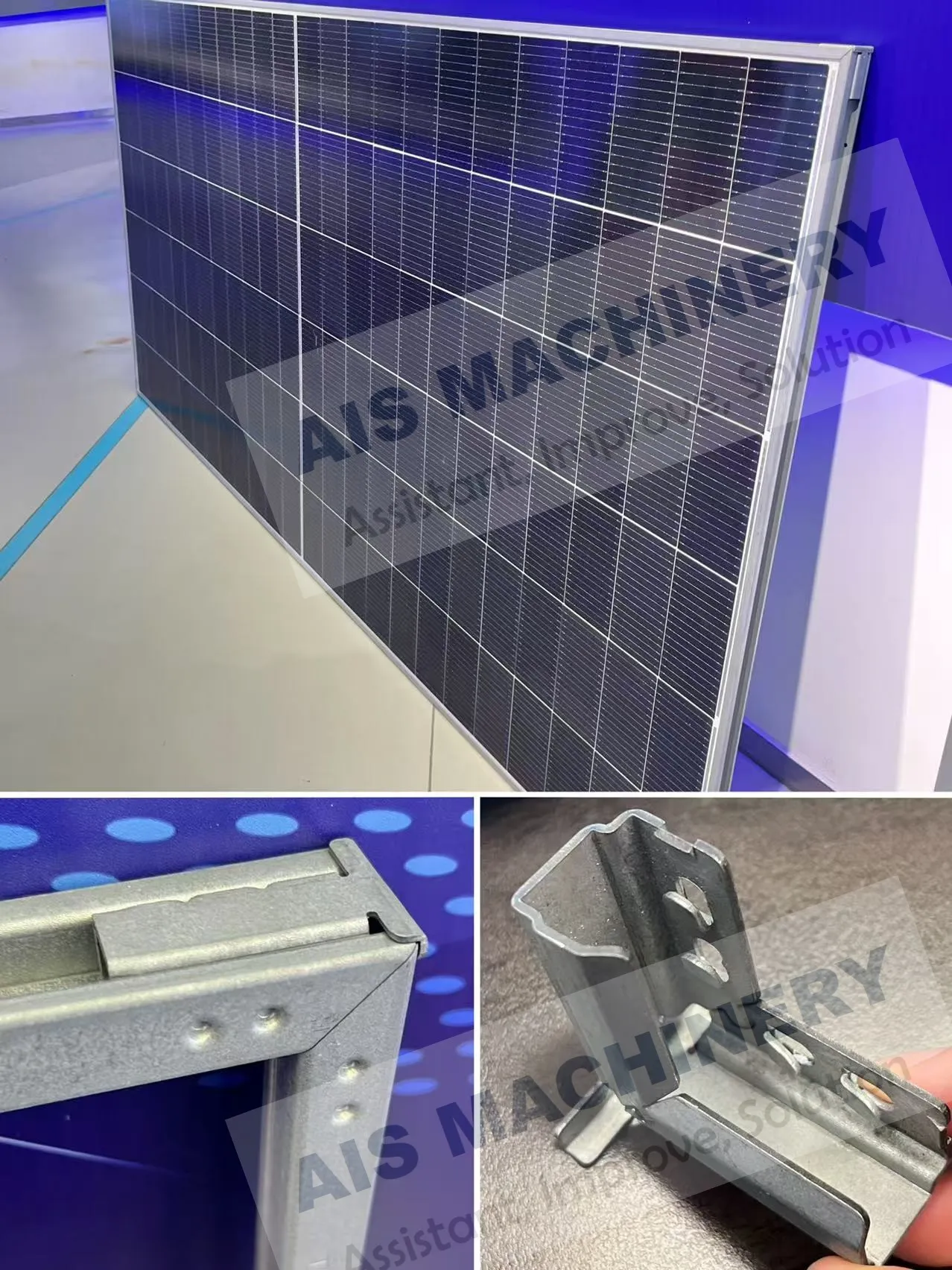

This roll forming line is engineered for manufacturing carbon steel frames used in photovoltaic (PV) solar panels. Designed for stability and efficiency, the machine automates punching, forming, and cutting in a continuous process, allowing for high-precision frame production with minimal material waste.

This model is optimized for long-run production with programmable control and real-time diagnostics.

---

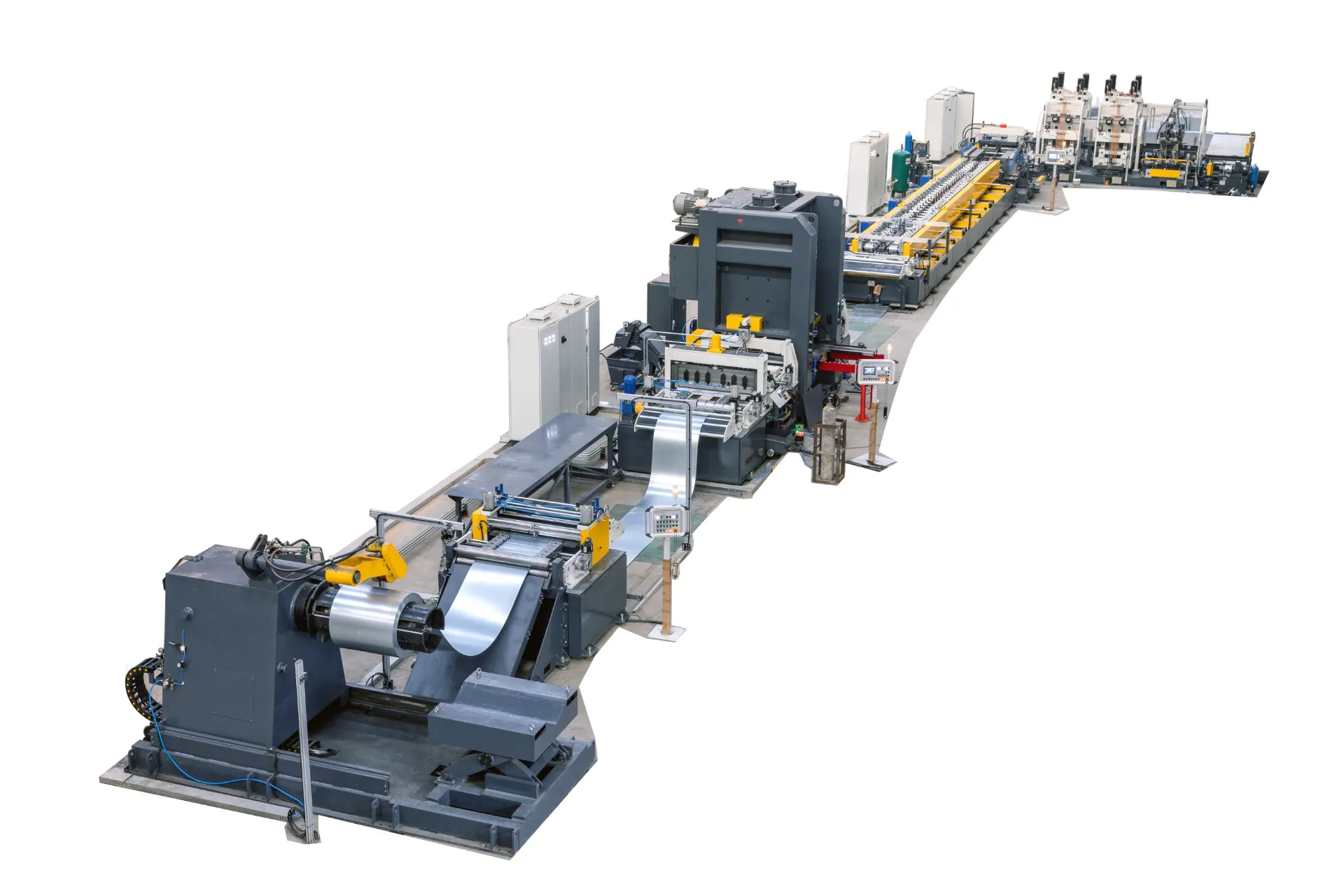

2. Machine Composition

The system is composed of the following modules:

1. Manual Decoiler or Hydraulic Uncoiler

2. Feeding and Leveling System

3. Precision Servo Punching Station

4. Main Roll Forming Section

5. Servo Flying Shear Cut-Off Unit

6. Runout Table and Optional Auto Stacker

7. Centralized Electrical Control System (PLC + HMI)

8.

---

3. Technical Data

Parameter	Specification
Frame Material	Cold rolled carbon steel, galvanized steel
Material Width	45 – 100 mm
Material Thickness	0.8 – 2.0 mm
Production Speed	Up to 15 meters per minute
Forming Stations	14 – 20 steps (customizable)
Cutting Tolerance	±0.3 mm
Punching Accuracy	±0.5 mm

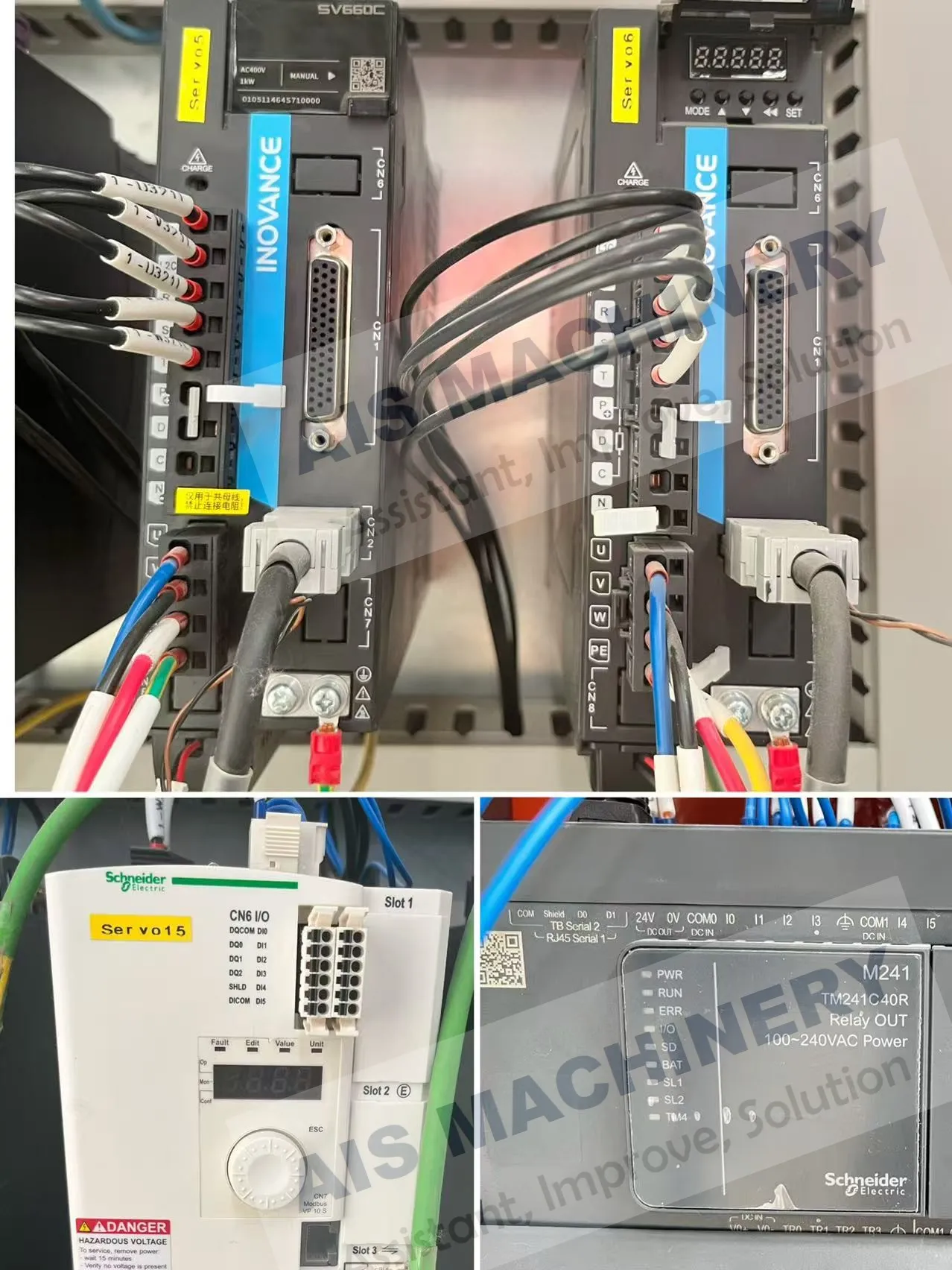

Control System	Siemens PLC, touch HMI, encoder feedback
Required Power Supply	380V, 50Hz, 3-phase

---

4. Operating Procedure

▶️ Before You Start

• Check power connection, oil level in hydraulic system, and air pressure.

• Ensure the punching mold and cutting blade are clean and firmly secured.

• Load the steel coil on the uncoiler and lock with safety clamps.

---

▶️ Startup Process

1. System Boot

   • Switch on the main power.

   • Wait for the control panel to complete system diagnostics.

2. Parameter Input via HMI

   • Input length of frame, punching positions, and number of holes.

   • Set the batch quantity and material thickness.

   • Load or recall saved profile data if applicable.

3. Material Feeding

   • Jog feed the material to align with the punching station.

   • Use the “manual run” mode to test one cycle before full run.

4. Production Mode

   • Switch to “Auto Run”.

   • Monitor the HMI screen for live speed, punch counts, and cut count.

   • Inspect first 2–3 frames for dimensional accuracy.

---

▶️ Stopping & Changeover

• Press “Stop” and wait for the current piece to finish cutting.

• Change punching dies or adjust rollers if switching frame types.

• Use jog mode to test feed before resuming auto production.

---

5. Routine Maintenance

Task	Frequency	Notes
Clean roll surfaces	Daily	Use anti-rust oil
Check punching die wear	Weekly	Replace if edge dull
Lubricate forming bearings	Every 2 days	Use light-grade machine oil
Inspect sensors & cables	Weekly	Check for wear or disconnection
Back up PLC data	Monthly	Via USB port on HMI



---

6. Troubleshooting Guide

Symptom	Possible Cause	Solution
Frame length deviation	Encoder loose / wrong data	Recalibrate encoder
Punch misalignment	Servo lag or mold shift	Reposition mold and reset zero
Uneven frame shape	Roller misadjusted	Re-level forming station
Material jam in cutter	Blade worn or too slow	Replace blade, adjust servo timing



---

7. Frequently Asked Questions (FAQ)

Q: Is carbon steel strong enough for outdoor frames?
A: Yes. With proper galvanization or powder coating, carbon steel frames offer excellent strength and corrosion resistance at a much lower cost than aluminum.

Q: Can one machine make different sizes?
A: Absolutely. Frame length, hole positions, and even roll gaps can be adjusted via PLC. Some wider profiles may need partial tool change.

Q: What is the estimated tool life?
A: Punching dies typically last 80,000–120,000 cycles depending on material. Cutting blades may last 30,000–50,000 cuts with proper lubrication.

Q: Can I integrate a stacker later?
A: Yes. The output section includes optional ports and logic for integration with auto stackers or robotic arms.

---

8. Safety Instructions

• Never place hands near the roll station during operation.

• Always disconnect power before adjusting tooling.

• Emergency stops are located at the entry and exit ends.

• Wear gloves and safety glasses when changing dies.

Dieser Streifen wird in den Profilierungsständern schrittweise in seine endgültige Form gebracht. Bei diesem Verfahren werden die mechanischen und charakteristischen Spannungen des Metalls berücksichtigt, und es können mehrere Stahlsorten verwendet werden. Die beiden horizontalen Wellen jedes Kopfes werden vom Motor der Maschine gesteuert, wodurch ein gleichmäßiger Antrieb des Streifens gewährleistet wird. Während der Kaltwalzformung können Vorgänge wie das Stanzen von Löchern und das Aufprägen von Logos online durchgeführt werden.
Anschließend wird der letzte Metallabschnitt mit einer hydraulischen Servo-Abschneidemaschine auf die gewünschte Länge zugeschnitten.

1.Wofür wird eine Rollformmaschine verwendet?

Kaltwalzformmaschinen werden in einer Vielzahl von Branchen eingesetzt, darunter Bauwesen, Automobilbau, Luft- und Raumfahrt und Fertigung. Sie sind hochautomatisiert und können qualitativ hochwertige Produkte mit hoher Geschwindigkeit herstellen, was sie zu einer beliebten Wahl für die Massenproduktion macht.

4. Der technische Ablauf der Produktionslinie

{Steel Tape}→ Uncoiler →Strip-head Cutter and welder→Spiral accumulator→Forming section →Hole punching device→Hydraulic servo driven cutoff→→ Run-out table
