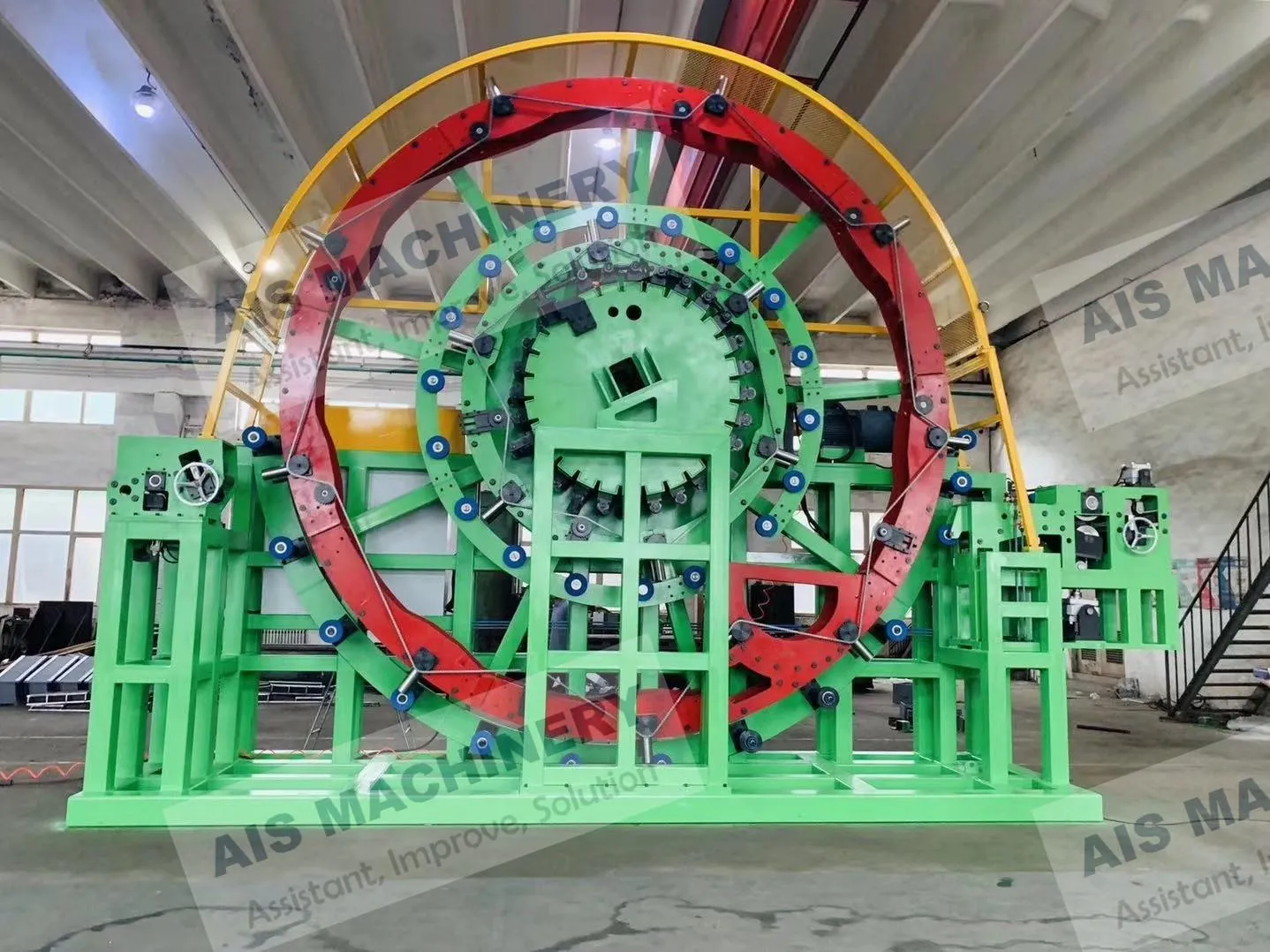

Vertical Spiral Accumulator

The Vertical Spiral Accumulator is an efficient strip storage system used in continuous production lines such as high-frequency ERW tube mills and slitting lines. Its main function is to provide temporary strip storage during coil changeover or welding, ensuring continuous, uninterrupted production.

Produktdetails

Kontaktieren Sie mich jetzt

Produktdetails

Video

Specification

✅ 1. Product Overview

🌀 2. Working Principle

The strip enters from the bottom and is guided upward along a spiral track for storage. It exits from the top while feeding the next stage. A frequency-controlled motor, along with tension sensors and a PLC system, regulates infeed and outfeed speeds, allowing for automated operation and tension balancing.

⚙️ 3. Technical Specifications (Example)

Item	Specification Range
Accumulator Height	2 – 8 meters (customizable)
Streifendicke	0.8 – 4.5 mm
Streifenbreite	200 – 800 mm
Storage Length	30 – 120 meters (depending on loops)
Line Speed	0 – 120 m/min

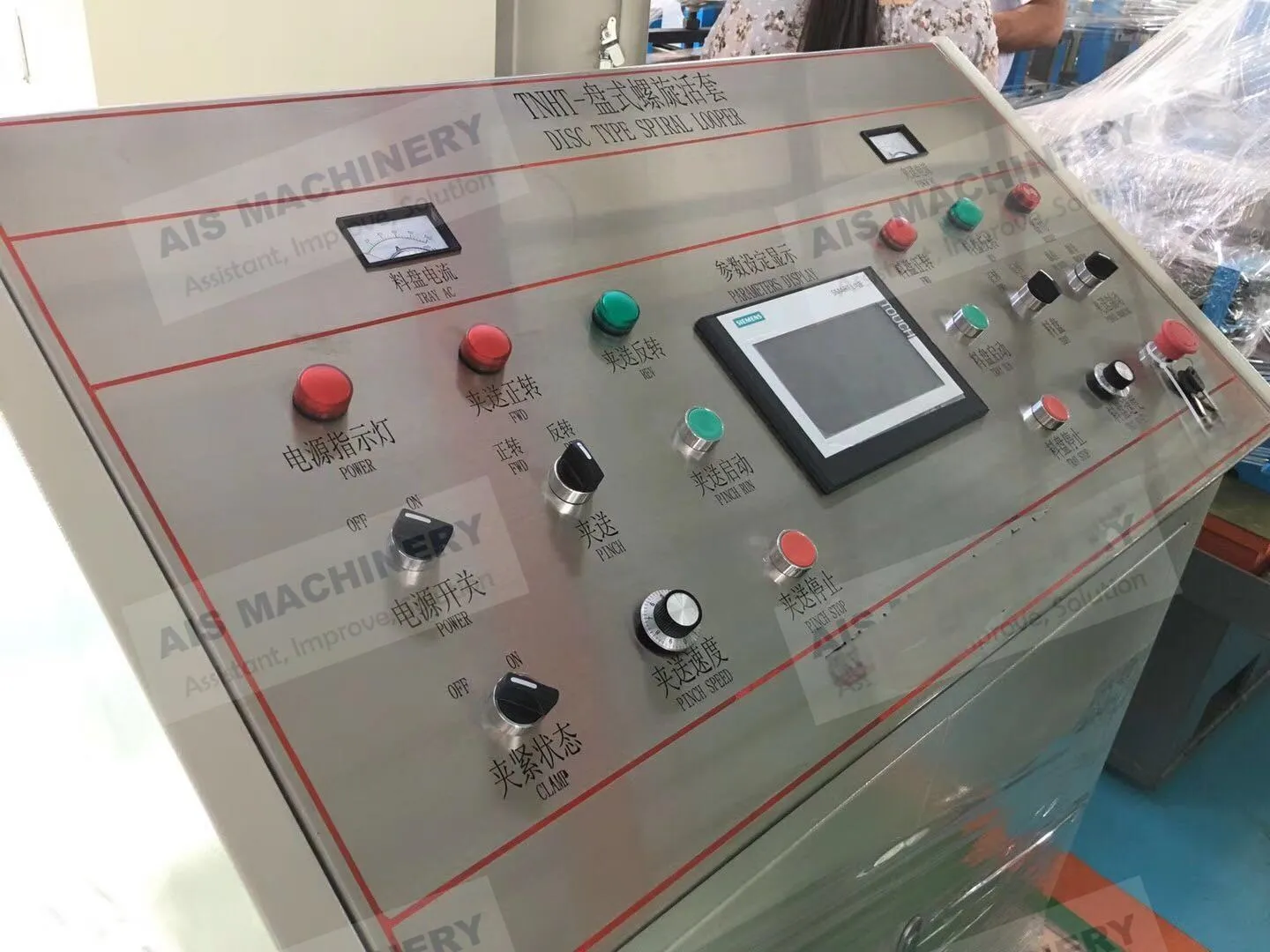

Control System	PLC + Inverter + Tension Sensor

🏗️ 4. Main Components

Spiral Guide Track – Guides strip in a vertical spiral motion for storage.
Entry/Exit Guide Systems – Ensures smooth strip entry and discharge.
Tension Control System – Balances strip tension during storage.
Drive Motor System – Controls strip speed via frequency inverter.
Safety Systems – Includes guards, limit switches, and emergency stops.

🔍 5. Comparison: Vertical Spiral vs. Disc Accumulator

Feature	Vertical Spiral Accumulator	Disc Type Accumulator
Storage Capacity	High	Medium
Space Efficiency	Vertical structure, small footprint	Larger footprint
Structural Complexity	Higher complexity and cost	Simpler structure, moderate cost
Strip Stability	Very stable, guided path	Stable, shorter path
Automation Compatibility	Excellent, fully PLC controlled	High automation compatibility
Installation & Maintenance	Requires precision, complex setup	Simple installation and maintenance
Suitable Speed	Mid-to-high speed lines	Mid-speed lines

Conclusion: Vertical Spiral Accumulators are ideal for high-speed, high-capacity applications, while Disc Accumulators are more suited for compact, mid-speed setups.

🧭 6. Application Scenarios

ERW tube mills (for coil change buffering)
Slitting and cut-to-length lines
Cold roll forming lines
High-speed coating or pickling lines
Any continuous process requiring dynamic strip buffering

🎯 7. Selection Guide

Selection Criteria	Recommendation
Line Speed	Use spiral type if over 80 m/min
Floor Space Constraints	Spiral is preferred if vertical space is available
Buffering Length	Choose spiral for long strip storage
Tension Control Requirements	Spiral offers better control
Budget Consideration	Disc type is more cost-effective for general use

BEZIEHUNGSAUSRÜSTUNG

Wir liefern die gesamte Ausrüstung für den Eingangsbereich des Rohrwerks:

Spulenwagen

Abwickler mit Einzel- und Doppelkopf sowie hydraulische und pneumatische Abwickler

Schäler und Rollenniederhalter

Abflachungsmaschine

Automatische und halbautomatische Scher- und Stumpfschweißmaschine

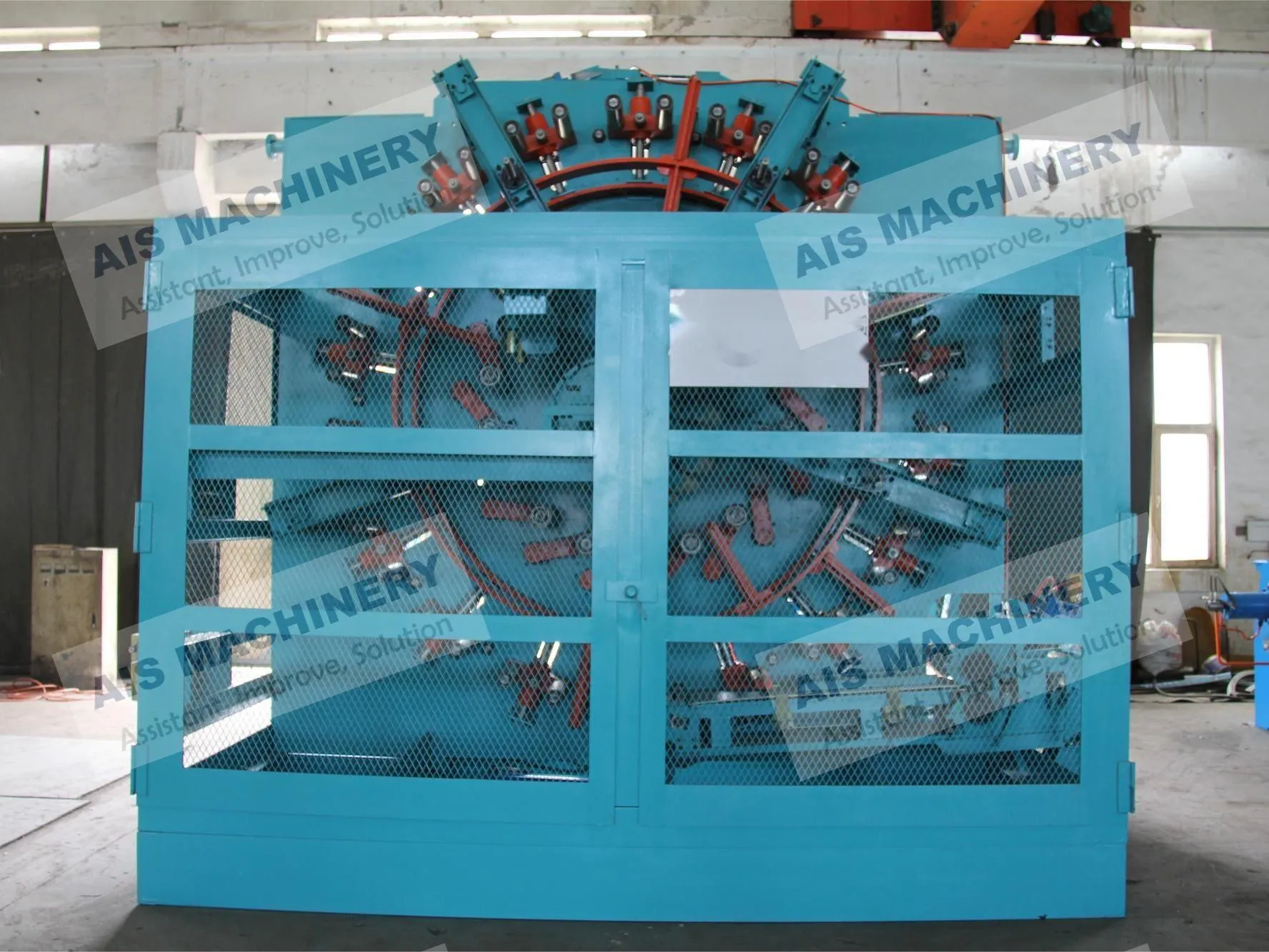

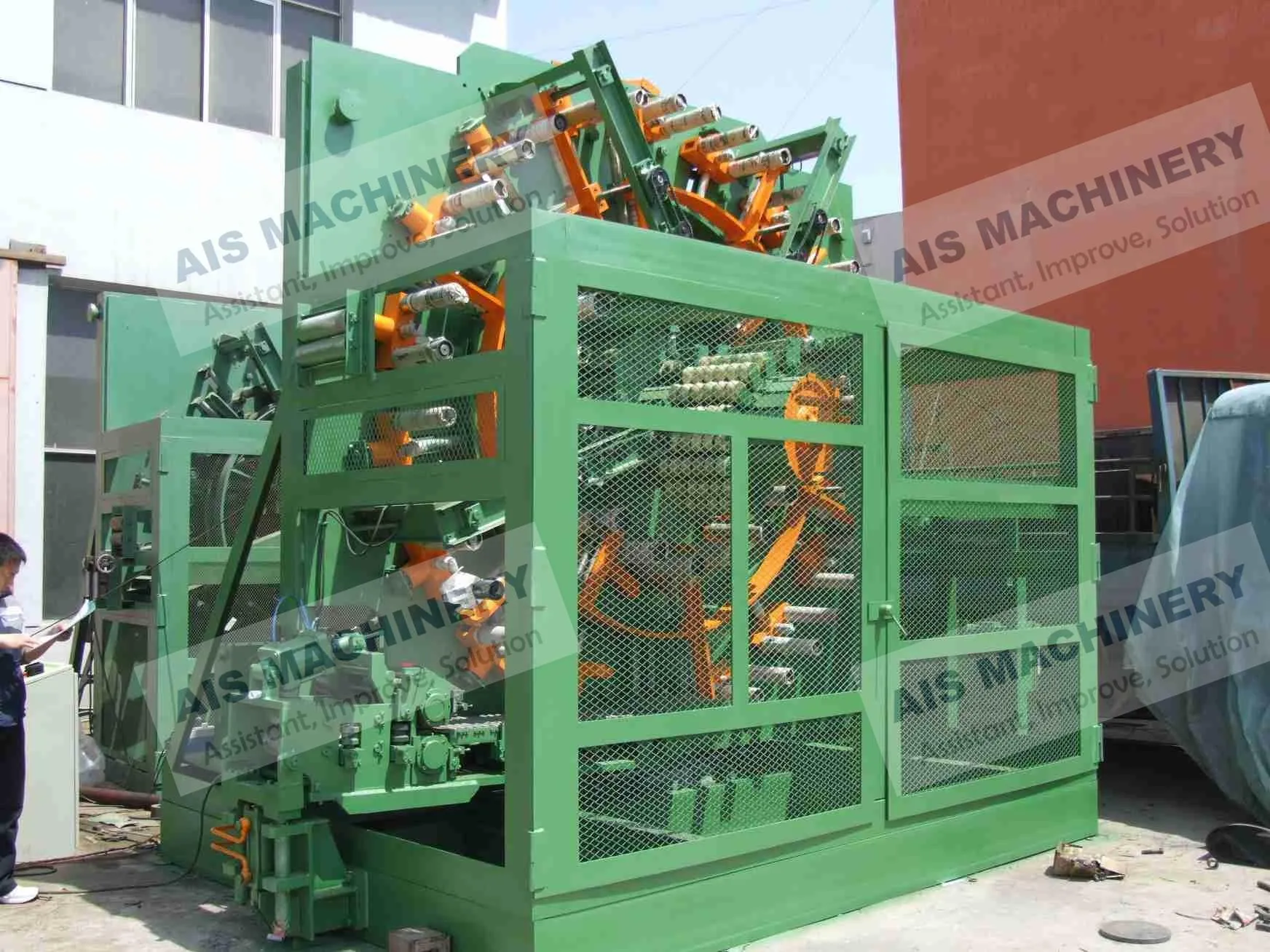

Vertikaler Käfigspeicher & Horizontaler Loop-Speicher & Horizontaler Spiral-Loop-Speicher mit Landung

disc accumulator to storage strip

erw tube mill feeding section

UNSER SERVICE

Warum uns wählen?

Führende Technologie, zuverlässige Qualität, exzellenter Service!

Optimiertes Design, hochwertige Materialauswahl!

Garantie des Wärmebehandlungsprozesses!

Spiralkegelrad, Trommelzahnradkupplung und Aufkohlung.

Abschrecken der Zahnräder.

Angetriebenes System stabil, effizient und tragbar mit geringerer Geräuschentwicklung.

Hohe Präzision, Verschleißfestigkeit und lange Lebensdauer der Rollen.

Alle Drehmaschinen und Schlüsselnuten werden CNC-gefräst und positioniert.

ais machinery exhibition attend

Schreiben Sie uns

If you are interested in our products, you can choose to leave your information here, and we will be in touch with you shortly.

* Name

* E-Mail

Telefon

*Nachricht

Vertical Spiral Accumulator FAQ

How much strip can a vertical spiral accumulator store?

depending on the number of spiral loops and height.

What space requirements does it have?

Vertical design requires a workshop height of at least 5 meters.

Can it perform automatic tension and speed adjustment?

Yes. With tension arms, PLC, and VFD, it supports fully automated tension and speed control.

Is it more expensive than disc accumulators?

Yes, generally higher in cost, but offers greater performance, capacity, and adaptability.
